光纖激光打標機對輸出光斑的聚焦作用
Time: 2020-12-17 Reads: 2169 Edit: Admin

　　1、振鏡熱透鏡效應的影響振鏡主要由驅動板、伺服電機和X-Y光學反射鏡片組成。當反射鏡片的反射率低、介質中有雜質、表面污染時，鏡片受激光束照射會產生熱變形，平面反射鏡會變成凸面反射鏡，激光束經過這兩個反射鏡片后，輸出光斑變大，最后經過場鏡后聚焦光斑變小，焦深變短。

　　2、場鏡熱透鏡效應的影響

　　場鏡在光纖激光打標機備中對輸出光斑起到聚焦的作用，其特點是所有的焦點在一個水平面上。場鏡主要有凹凸透鏡組成，當透鏡組的透射率低、介質中有雜質、表面污染時，鏡片受激光束照射會產生熱變形，透鏡的聚焦能力變強，聚焦后的光斑變小、焦距和焦深變短。焦點不在一個水平面上，中心和邊緣打標效果不一致。

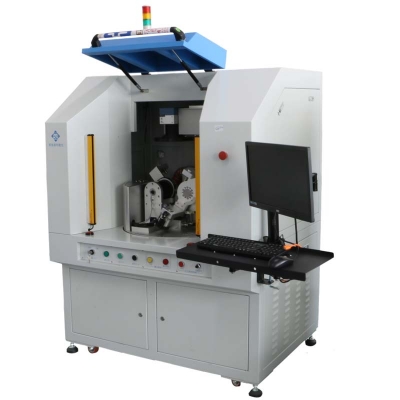

激光打標機

　　例如，氧化鋁打黑，當場鏡質量不好發生熱透鏡效應時，焦距變短，原來參數下打標，能量不夠，打標不黑，中心和邊緣效果不一致，需要重新調整焦點。

　　熱透鏡效應的產生會對光纖激光打標機的穩定性產生影響，特別是對于敏感材料的標記尤為明顯。為了減小熱透鏡效應影響，可以采取如下措施：

　　1、選用質量好的振鏡和場鏡;

　　2、對振鏡和場鏡做日常的維護，防止鏡片的雜質污染;

　　3、對損傷的振鏡和場鏡進行更換;

　　4、對打標圖形置中，盡量使激光處于場鏡正下方打標;

　　5、打標有弧面的材料，使焦點處于弧面頂部偏下一點的位置。
