光纖激光打標機的工作原理
Time: 2020-03-26 Reads: 1949 Edit: Admin

　　光纖激光標刻系統的基本結構框內是光纖激光器，他也是激光打標系統的核心，這樣激光二極管,這一種二極管是多模的激光,通過半導體制冷片和金屬及風扇來對這個808NM的激光二極管來散熱,使得工作穩定,不會出現溫漂及波長變長等可能會影響激光功率的因素.多個808NM的激光二極管通過多分枝耦合,從而進入單根的激光物質---光纖，這一種光纖是以摻稀土元素(Nd，Yb或者Er)，以全反鏡，光纖光柵以及輸出鏡作為諧振腔，可脈沖和連續運轉,可以達到高達100K的脈沖。

　　這種90年代才應用起來的光纖激光器具有非常多的優點(相比于半導體激光打標機)

　　1,單模輸出,都為TEM00模

　　2,散熱的特性好,風扇冷卻即可

　　3,光光轉換的效率高,808NM泵浦變成1060左右的光光纖激光.這一種激光二極管,是低電壓工作，這樣就保證了光纖激光器的電光效率高達30%以上，

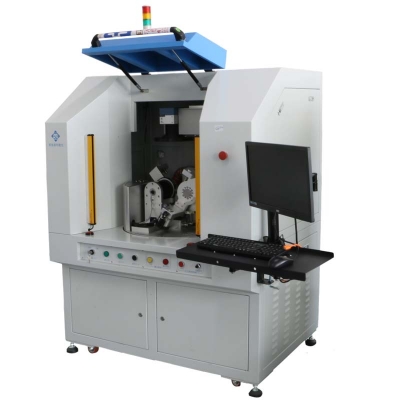

光纖激光打標機

　　4,其總體的結構緊湊，特別適合于作便攜式的打標機,能達到射頻CO2激光打標機的效果了.10W~20W平均功率輸出的光纖激光器成品的體積僅有24CM*25CM*10cm,而且沒有龐大的水冷機系統,十分的好安裝打標機設計的空間.這種激光器驅動電源的大小與燈泵Nd-YAG激光器相比是微不足道的。

　　5,這一種激光器是工作在20-80KHz脈沖頻率之間,如此高重復率工作,適合高精度速度的的激光打標行業

　　光纖激光打標機的組成部分主要有:

　　1,光纖激光器的的驅動電源

　　2,激光打標卡,也稱為光纖激光器控制器，即為用于控制光纖激光器的工作狀態，同時，能控制振鏡系統的運動,也控制光纖激光按一定設定的功率輸出,詳細的打標軟件及打標卡說明書可以參照今為激光的網站或者電話咨詢我公司售后人員.

　　3,數字振鏡打標頭(部分機型是使用模擬振鏡的),振鏡系統為光纖激光打標系統的重要部件，激光跟著數字高速振鏡的運動，在需打標的產品部件上刻出打標卡軟件設定的特定的二維軌跡。數字和模擬振鏡的組成分別由二套高精度的角度伺服電機及電機的驅動板,以及高反光纖波長的的反射鏡,一套控制X軸另一套控制Y軸.角度伺服電機在打標卡及電腦的的控制下,能分別轉動兩塊反射鏡的角度，從而激光束通過這兩塊反射鏡的反射，由場鏡聚焦到工件的不同位置上。控制光光纖的激光束在要打標的工件上打標到設定的文字或圖樣

　　4,場鏡，光纖激光束通過它聚焦到工件表面,這樣能量才夠力度,這一光學配件控制了打標的幅面.
